Ventilatie hoeft geen losstaand technisch systeem te zijn. In woningen, kantoren, scholen en publieke gebouwen kan de ventilatie worden opgenomen in de domotica of het gebouwbeheersysteem. Zo kunt u ventilatiedebiet, bedrijfsmodus en beschikbare sensorgegevens centraal beheren en opvolgen.
Waarom integratie relevant is voor uw project
Wanneer u ventilatie integreert naast verwarming, koeling, verlichting en zonwering, vermijdt u dat het systeem als een afzonderlijk “eiland” blijft werken. Ondersteunt het gekozen ventilatietoestel een open communicatie-interface, dan kan het deel worden van een bredere regelstrategie.
- centrale bediening van één of meerdere ventilatie-units;
- aanpassing van het ventilatieniveau volgens gebruik of tijdschema;
- activering van nachtstand of verhoogde ventilatie;
- uitlezen van beschikbare waarden zoals temperatuur, relatieve vochtigheid en CO₂;
- combinatie met gebouwlogica, aanwezigheidssturing of andere HVAC-functies;
- centrale opvolging in een domotica- of BMS-platform.
Modbus RTU via RS485: de belangrijkste koppeling bij Helty
Helty bevestigt dat meerdere Flow-modellen rechtstreeks kunnen worden geïntegreerd in domotica via Modbus RTU over RS485. De fabrikant noemt daarbij expliciet de inbouwmodellen Flow40 en Flow120, FlowMANHATTAN en de volledige Community-reeks. In een afzonderlijke technische FAQ vermeldt Helty bovendien dat, met uitzondering van FlowEASY, de Helty VMC-oplossingen standaard met Modbus RTU zijn uitgerust.
Modbus RTU is een veelgebruikt industrieel communicatieprotocol. Uw domotica- of BMS-controller treedt daarbij op als master en communiceert met één of meerdere ventilatie-units op dezelfde RS485-bus. Zo kan de ventilatie centraal worden bediend zonder afhankelijk te zijn van een afzonderlijke consumenten-app.
Welke functies kunt u via Modbus integreren?
De precieze beschikbare registers hangen af van model, uitvoering en firmware. Helty vermeldt onder andere bediening van:
- ventilatiesnelheid;
- nachtmodus;
- hyperventilatie of boost;
- meerdere units vanuit één domoticasysteem;
- uitlezing van sensorgegevens wanneer de betreffende sensoren aanwezig zijn, bijvoorbeeld temperatuur, vochtigheid en CO₂.
Voor uw definitieve bestek of automatisatieschema moet daarom altijd de protocol- en registerdocumentatie van het geselecteerde toestel worden gecontroleerd. Smart Vent Systems kan deze technische informatie tijdens de projectvoorbereiding koppelen aan het gekozen model.
Flow40 en Flow120
De Flow40 ondersteunt volgens Helty Modbus RS485 en kan daarnaast lokaal of via de Helty Home-app worden beheerd. De unit heeft standaard een vochtigheidssensor; CO₂- en IAQ-sensoren zijn als uitbreiding beschikbaar. Daardoor kunt u Flow40 opnemen in een domotica- of BMS-architectuur.
Ook de Flow120 behoort tot de modellen die Helty uitdrukkelijk noemt voor RS485/Modbus-integratie. Naast de verschillende ventilatiestanden beschikt Flow120 over automatische free-cooling. Afhankelijk van de uitvoering zijn vocht-, CO₂- en VOC-metingen beschikbaar. Zo kunt u niet alleen een bedrijfsmodus centraal kiezen, maar ook beschikbare luchtkwaliteitsgegevens meenemen in uw gebouwstrategie.
Flow400, Flow600, Flow800 en Flow1000
Voor grotere ruimten zoals kantoren, klaslokalen, vergaderzalen en publieke gebouwen is de Community-reeks bijzonder relevant. Helty vermeldt dat de Community-modellen over een Modbus-interface beschikken. Voor Flow1000 wordt de MOD-BUS-uitgang voor bediening vanuit domotica expliciet als standaardvoorziening vermeld.
De Pure-uitvoeringen van onder andere Flow600 en Flow800 kunnen extra sensoren voor vocht, CO₂ en VOC bevatten. Daardoor kan de ventilatie lokaal autonoom reageren op de gemeten luchtkwaliteit, terwijl uw centraal gebouwbeheersysteem tegelijk de globale werking bewaakt of aanstuurt.
Lokale regeling, app of gebouwbeheersysteem?
Deze bedieningsvormen sluiten elkaar niet noodzakelijk uit. Afhankelijk van toestel en projectconfiguratie kunt u drie niveaus combineren:
- Lokale bediening – via toestel, wandbediening of afstandsbediening.
- App/cloud – voor eenvoudige bediening en monitoring via smartphone of webomgeving.
- Domotica/BMS – via Modbus RTU wanneer het project centrale integratie vraagt.
Leg in de ontwerpfase vast welke functies centraal beheerd moeten worden en welke lokale bediening u beschikbaar wilt houden voor gebruikers of onderhoudspersoneel.
Integratie met KNX, BACnet of andere domotica
Modbus RTU is het native communicatieprotocol van de compatibele Helty-units. Werkt uw gebouw met KNX, BACnet of een andere automatisatiestandaard, dan kan de koppeling via een geschikte gateway of controller met Modbus-interface worden gerealiseerd.
Leg vooraf vast wie verantwoordelijk is voor de Modbus-adressering, de gateway, de registermapping en de uiteindelijke commissioning. Smart Vent Systems levert de ventilatietechnische informatie; uw systeemintegrator koppelt deze aan de gekozen domotica-architectuur.
O.Erre Ghost-U: slimme regeling en systeemkoppeling
Bij de O.Erre Ghost-U ligt de nadruk in de actuele fabrikantdocumentatie op systeemsturing binnen de eigen productfamilie. De Active-uitvoeringen kunnen tot 16 units in een master/slave-configuratie laten samenwerken. De APP O.TECH-uitvoeringen communiceren via 2,4 GHz wifi en kunnen eveneens tot 16 units per systeem configureren.
APP O.TECH gebruikt geïntegreerde sensoren voor onder andere vochtigheid, temperatuur en VOC en kan meerdere systemen of woningen via de app beheren. O.Erre beschrijft bovendien een SMART-modus die binnen- en buitenluchtgegevens kan vergelijken.
Belangrijk: in de door ons gecontroleerde Ghost-U-documentatie wordt geen native Modbus-interface bevestigd. Vereist uw project een koppeling met een extern BMS of domoticasysteem, dan moet vooraf worden nagegaan welke interface of aanvullende koppeling voor de gekozen O.Erre-uitvoering beschikbaar is.
Wat moet u technisch vastleggen?
Termen zoals “smart”, “wifi” of “app” zijn voor een technisch dossier te vaag. Leg daarom minstens onderstaande punten vast:
| Te specificeren | Waarom dit belangrijk is |
|---|---|
| Communicatieprotocol | Bijvoorbeeld Modbus RTU |
| Fysieke interface | Bijvoorbeeld RS485-bus |
| Lees- en schrijfbare punten | Welke functies moeten worden aangestuurd of uitgelezen? |
| Sensoren | Welke waarden zijn werkelijk aanwezig op de gekozen uitvoering? |
| Netwerktopologie | Aantal units, adressering en bekabeling |
| Lokale override | Moet lokale bediening beschikbaar blijven? |
| Gateway | Nodig wanneer het gebouw bijvoorbeeld KNX of BACnet gebruikt |
| Commissioning | Wie configureert ventilatie, registers en domotica? |
Voorbeeld: kantoor of klaslokaal

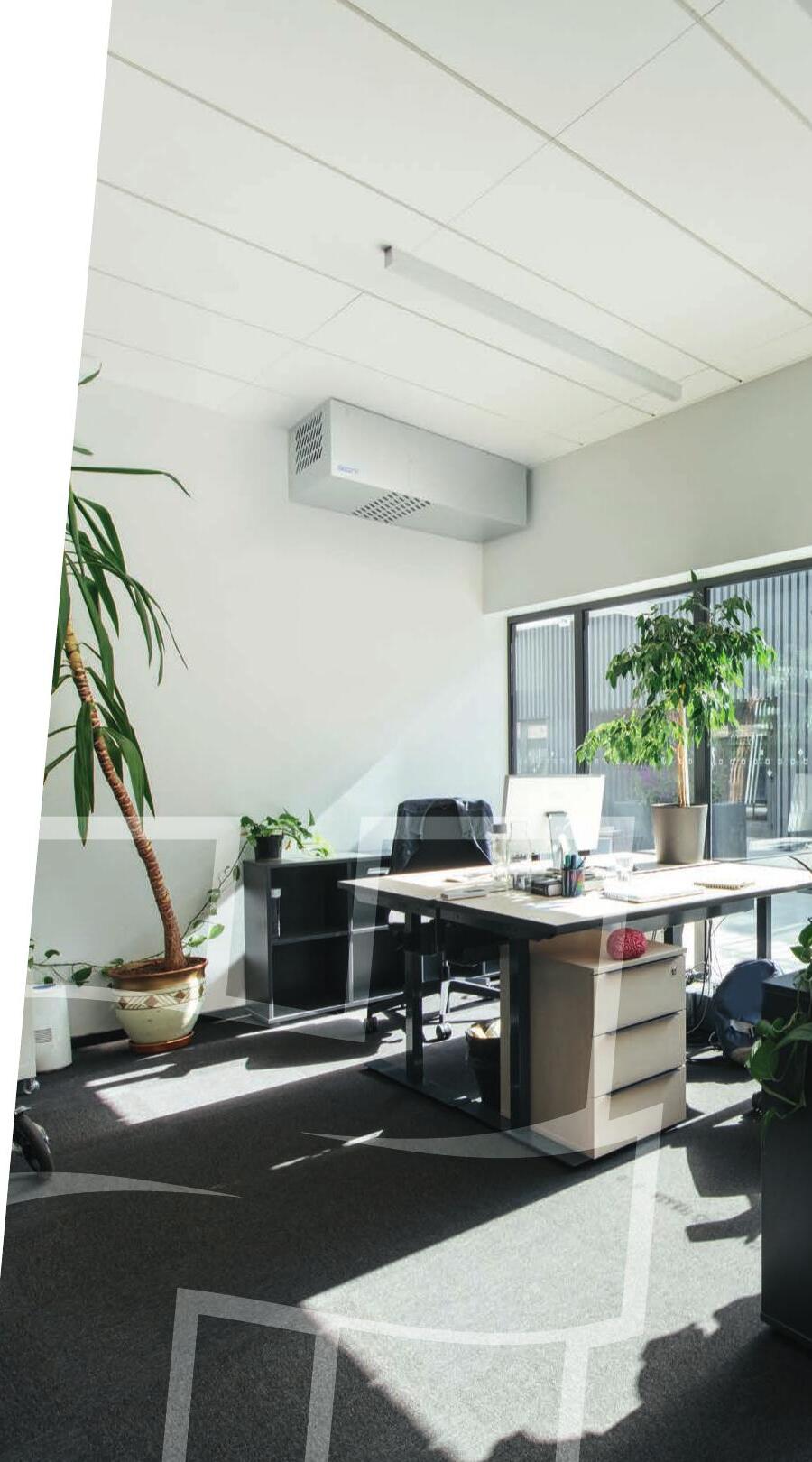

In een kantoor- of schoolproject kan een Flow600, Flow800 of Flow1000 lokaal de luchtkwaliteit bewaken, terwijl uw BMS centraal bedrijfsuren, nachtstand of verhoogde ventilatie beheert. Wanneer meerdere ruimtes dezelfde projectlogica volgen, kunnen meerdere Modbus-units in één regelarchitectuur worden opgenomen.
Dat maakt decentrale ventilatie interessant voor renovatie: de luchtverversing blijft lokaal per ruimte, terwijl de sturing toch centraal kan worden georganiseerd.
Voorbeeld: woning met domotica
In een woning met domotica kunt u ventilatie koppelen aan scenario’s zoals “afwezig”, “nacht” of “boost”. De domoticacentrale kan daarbij opdrachten naar de ventilatie sturen en, afhankelijk van toestel en geïnstalleerde sensoren, luchtkwaliteitswaarden gebruiken in de globale huisautomatisatie.
Van technische integratie naar uitvoering
Smart Vent Systems kan zijn rol beperken tot toestelkeuze, technische documentatie en levering, maar kan indien gewenst ook de ventilatie-units op de werf plaatsen. Daardoor kunnen toestelkeuze, positionering, boringen en praktische montage vanuit hetzelfde ventilatieconcept worden opgevolgd.
De koppeling met het centrale BMS of domoticasysteem wordt projectspecifiek afgestemd. Wanneer een externe systeemintegrator de gebouwlogica en registermapping uitvoert, leveren wij de modelspecifieke ventilatie-informatie en stemmen we de interface vooraf af.
Belangrijk bij ontwerp en bestek
Bekijk ook onze voorbeeldopbouw voor een bestek met Modbus-integratie.
Leg de integratie bij voorkeur al in de ontwerpfase vast. Noteer minstens het geselecteerde toesteltype, de gewenste sensoren, het communicatieprotocol, de gewenste uitlees- en stuurfuncties en de partij die de systeemintegratie uitvoert.
Smart Vent Systems kan samen met u bepalen welke ventilatie-unit het vereiste debiet levert, welke sturingsmogelijkheden beschikbaar zijn en of u enkel levering of ook de plaatsing door Smart Vent Systems wenst.
Heeft u een project met domotica of gebouwbeheer? Vraag technische projectondersteuning aan.
Technische bronbasis: Helty-documentatie over domotica-integratie, Modbus RTU/RS485, Flow40 en Community-units; O.Erre Ghost-U technische productinformatie en O.TECH-documentatie. Beschikbare functies kunnen verschillen per model, uitvoering en firmware. Voor bestek en uitvoering wordt de modelspecifieke technische documentatie gecontroleerd.
